產品介紹

CKLG型串聯濾波電抗器通過的是交流電流，它是與補償電容器串聯使用，它的作用是對穩定性的諧波（5、7、11、13次）構成串聯諧振，消除諧波對電容器和其它電器設備的危害，保護電容器由于諧波影響的容量，使用電設備安全而正常地工作，通常有5～7%電抗率的電抗器及14%電抗率的電抗器，屬于高電感值的電抗器。

用途

CKLG型串聯電抗器是低壓無功補償?shù)闹匾O(shè)備之一，與低壓并聯電容串聯連接接入供電系統，除發揮無功補償外還可以發揮下列作用：

※抑制供電系統高次諧波放大；

※限制流入電容器的高次諧波電流；

※限制電容器回路中的合閘涌流；

※保證低壓串聯電容器和其它供配電設備的安全運行。

使用條件

1、海拔高度：≤1000M（超過1000M應在訂貨時加以說明）；

2、環境溫度：﹣25℃~40℃；

3、相對濕度：85%（當25℃時）；

4、周圍環境：室內安裝，無劇烈的機械振動，無有害氣體和蒸汽和無導電塵埃的場所。

結構特點

CKLG/CKDG型低壓并聯電容器用串聯電抗器三相/單相干式鐵芯結構，采用環氧酚醛玻璃布板作絕緣間隙，保證電抗器長期運行后不發生變化，電抗器采用自然通風，空氣冷卻，因而具有結構簡單、體積小、造價低、安裝方便等特點。

保證參數

1、電抗器采用B級絕緣，溫升不超過75℃；

2、能在1.35倍額定電流下長期運行；

3、電抗器制造誤差0～＋5%；

4、安全性：線圈與鐵芯之間，常態下絕緣電阻不小于500兆歐，高溫、濕熱試驗后，絕緣電阻不小于4兆歐（500兆歐表測量）。

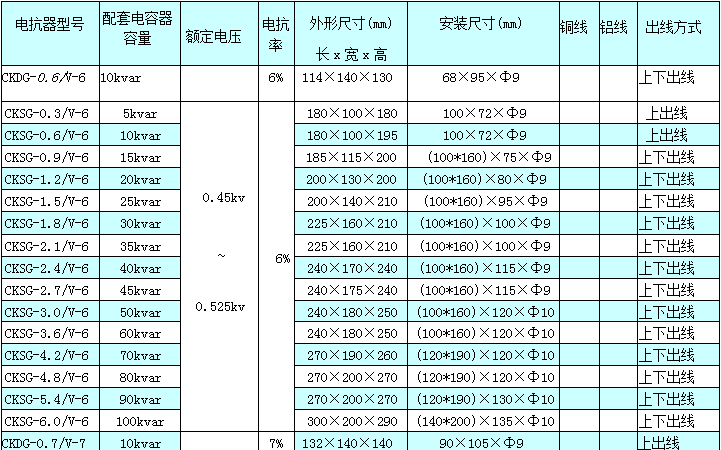

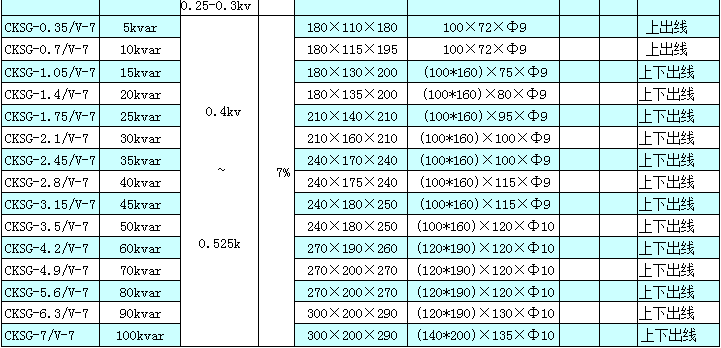

主要技術參數

1、額定電壓：0.23～0.69kv：

2、匹配低壓并聯電容器容量：5～100kvar.

3、允許負荷：1.35倍額定電流；

4、與電容器匹配的電抗率；5%、5.76%、6%、7%，12～14%。

5、電抗器應與并聯電容器（并聯電容器組）的容量相匹配。
