產品介紹

該系列干式鐵芯電抗器用于與變頻器的進、出端相串聯，作為變頻器的進線電抗器和出線電抗器。變頻器在工作時將產生較大的諧波，如果不加裝進線電抗器，將大幅度降低變頻器及用電設備的使用壽命，諧波干擾嚴重時，會導致某些設備不能正常運行，加裝進線電抗器后將大幅度降低各諧波的含量，提高電網的功率因數，保證變頻器及其它用電設備的安全運行，確保其它用電設備不受諧波干擾影響；加裝出線電抗器可以鈍化變頻器輸出電壓（開關頻率）的陡度，減少逆變器中的功率元件的擾動和沖擊。而且該電抗器在負載合閘瞬間能夠有效地抑制回路涌流，保護回路中的變頻器裝置及其它元器件免受過電流沖擊。該電抗器為三相，均為鐵芯干式。鐵芯采用優質低損耗進口冷軋取向硅鋼片，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器在運行過程中氣隙不發生變化。線圈采用F級銅、鋁箔繞制，溫升相對低而產生的熱量亦相對小，對周?chē)碾娖髟绊戄^小。電抗器整體浸漆減小了運行時的噪音。該電抗器具有體積小、重量輕、外觀美等優點。

使用環境條件

1.海拔高度不超過1500米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周?chē)鸁o(wú)有害氣體，無易燃易爆物品；

4.周?chē)h(huán)境應有良好的通風條件，如裝在柜內，應加裝通風設備

變頻器輸出電抗器技術參數：

1.變頻器輸出電抗器額定工作電壓：380V/50Hz或660V/50Hz

2.變頻器輸出電抗器額定工作電流：5A至1600A　　40℃

3.變頻器輸出電抗器抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

4.變頻器輸出電抗器絕緣電阻：1000VDC絕緣阻值≥100MV

5.變頻器輸出電抗器電抗器噪音：小于65dB（與電抗器水平距離點1米測試）

6.變頻器輸出電抗器防護等級：　　IP00

7.變頻器輸出電抗器絕緣等級：　　F級以上

8.變頻器輸出電抗器執行標準：

IEC289:1987電抗器

GB10229-88電抗器(eqvIEC289:1987)

JB9644-1999半導體電氣傳動用電抗器

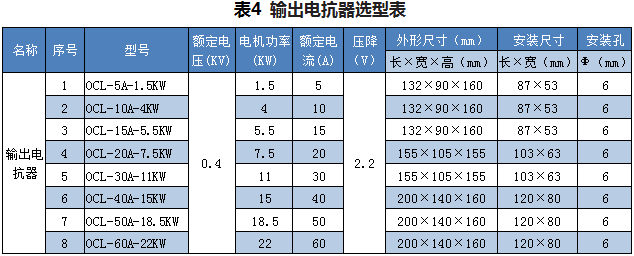

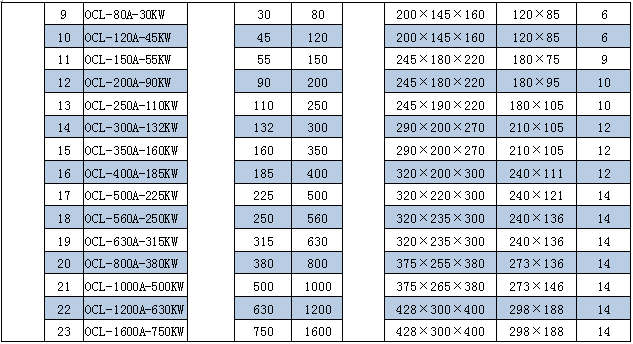

變頻器輸出電抗器選型表
